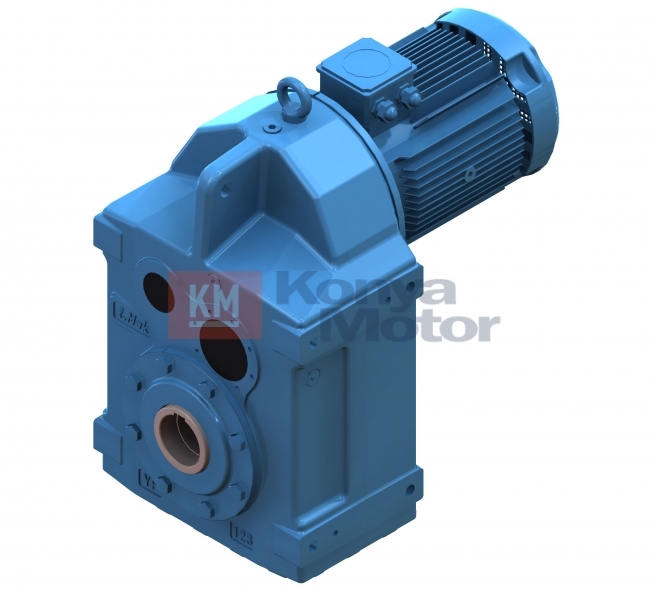

Paralel Milli Redüktörler (YP Serisi)
Ürün Kodu : KM0010-002

Ürün Grubu : i-Mak Redüktör

Teknik Özellikler

Gövde olarak pik malzeme GG20 DIN 1691, Dişliler semente çeliği DIN 16MnCr5 (SAE 8620) mazlemeden üretilermektedir.  Isıl işlemden geçirilerek (HRC 57) serteleştirilen dişliler,  CNC taşlama tezgahları ile DIN 58405, 7E kalitede üretilmektedir. Miller SAE 1050 , DIN  42CrMo4 (SAE 4140) kullanılmaktadır
Tahvil aşamaları ; 20 ‘den 285 ‘e kadar Kovan delik çapları  Ø 30H7 ‘den Ø 110H7 ; Çıkış millide olabilmektedir. Çıkış momentleri ; 200 Nm ‘den 12000 Nm ye kadardır. 0,12 kw ‘den  90 kw motor gücü aküyle edilebilmektedir. Sıkma bileziği ve Tek yönlü rulman (geri dönüş kilidi kilitli rulman) uygulaması vardır.

Ürün katalogunu incelemek için tıklayınız.

Ürün klavuzunu incelemek için tıklayınız.

Tip Tork (maks.) Mil Çapı
YP-52-53 200 Nm Ø 30
YP-62-63 400 Nm Ø 35
YP-72-73 820 Nm Ø 40
YP-82-83 1500 Nm Ø 50
YP-92-93 3000 Nm Ø 60
YP-102-103 4300 Nm Ø 70
YP-122-123 7800 Nm Ø 90
YP-142-143 13000 Nm Ø 110
Devir Aralığı
2,4 d,d…391 d/d
Bağlanabilir Motor Gücü
0,12 kW…90 Kw
Giriş Opsiyonları
Motorsuz giris mili
Motorsuz PAM flansli ( IEC )
Motorlu
PAM Flansli Motorlu ( IEC )



YPM-Serisi-Reduktor YPFPM-Serisi-Reduktor YP-Serisi-Reduktor YPP-Serisi-Reduktor
YPM (Ayaklı, Motorlu)
YPFM (Flanşlı, Motorlu)
YPPM (IEC (PAM) / Ayaklı, Motorlu)
YPFPM (IEC (PAM) / Flanşlı, Motorlu)
YP (Ayaklı, Motorsuz)
YPF (Flanşlı, Motorsuz)

YPP (IEC (PAM) / Ayaklı, Motorsuz)
YPFP (IEC (PAM) / Flanşlı, Motorsuz)
