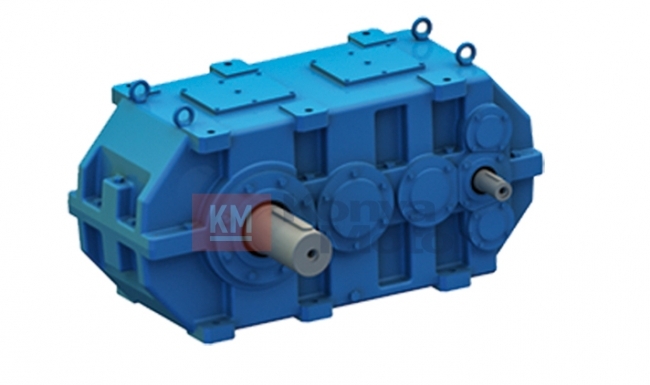

Ağır Hizmet / Extruder Tip Redüktörler (A / AE Serileri)
Ürün Kodu : KM0010-007

Ürün Grubu : i-Mak Redüktör

Teknik Özellikler

Gövde olarak pik malzeme GG20 DIN 1691, Dişliler semente çeliği DIN 16MnCr5 (SAE 8620) mazlemeden üretilermektedir.  Isıl işlemden geçirilerek (HRC 57) serteleştirilen dişliler,  CNC taşlama tezgahları ile DIN 58405, 7E kalitede üretilmektedir. Miller SAE 1050 , DIN  42CrMo4 (SAE 4140) kullanılmaktadır
Alt ve Üst Gövde olarak iki parçalı yapılmaktadır. Bu serideki moment değerleri M2=1000 Nm …… 40000 Nm dır. Bu seride iki ve üç kademeli olarak üretilmektedir. Ekstruder uygulaması mevcuttur.

Ürün katalogunu incelemek için tıklayınız.

Ürün klavuzunu incelemek için tıklayınız.

Tip Tork (maks.) Mil Çapı
2A 180 880 Nm Ø 45
2A 225 2040 Nm  Ø 55
2A 275 4107 Nm Ø 65
2A 351
3A 351
8000 Nm Ø 80
2A 430
3A 430
17000 Nm Ø 105
2A 501
3A 501
27000 Nm Ø 120
3A 750
4A 750
33000 Nm Ø 140
Type Tork(max) Mil capi
2AE 225 2040 Nm  Ø 35
2AE 275 4107 Nm Ø 40
2AE 351
3AE 351
8000 Nm Ø 60
2AE 430
3AE 430
17000 Nm Ø 70
2AE 501
3AE 501
27000 Nm Ø 90
3AE 750
4AE 750
33000 Nm Ø 115
Devir Aralığı
1,6 d/d…220 d/d
Devir Aralığı
10 d/d…220 d/d
Bağlanabilir Motor Gücü
0,37 kW…160 kW
Bağlanabilir Motor Gücü
0,37 kW…160 kW



A-2A-Serisi-Reduktor 3A-4A-Serisi-Reduktor   AE-2AE-Serisi-Reduktor 3AE-4AE-Serisi-Reduktor
A / 2A / 3A / 4A   2AE / 3AE / 4AE
