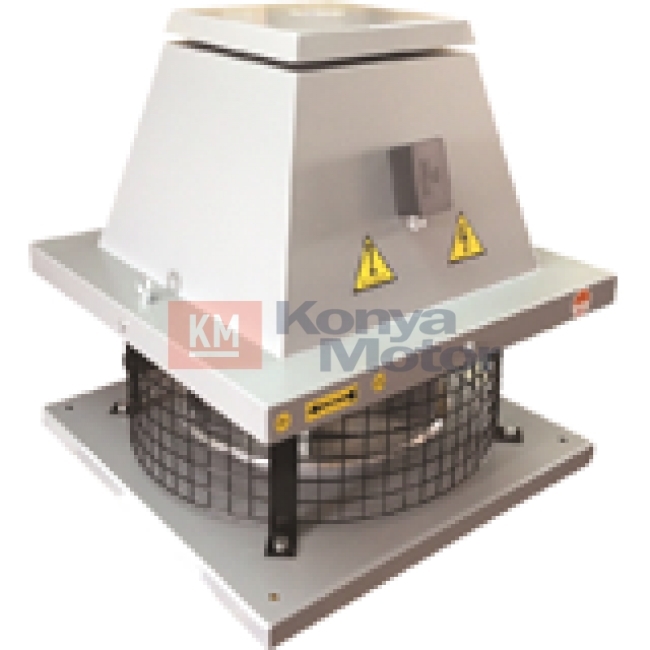

Yatay Atışlı Çatı Fanları - DYCF SERİSİ
Ürün Kodu : KM0006-001

Ürün Grubu : Fan ve Havalandırma

Teknik Özellikler

ÜRÜN KODU VOLTAJ
(V)
GÜÇ
(kW)
DEVIR
(dev/dk.)
HAVA DEBISI
(m³/h)
BASINÇ
(pa.)
DYCF 320-0,55-80-4 400 V 0,55 kW 1450 3.000 m³/h 400
DYCF 400-0,75-80-4 400 V 0,75 kW 1450 4.000 m³/h 500
DYCF 400B-0,75-80-4 400 V 0,75 kW 1450 5.000 m³/h 550
DYCF 400C-1,1-90S-4 400 V 1,1 kW 1450 6.000 m³/h 600
DYCF 450A-1,5-90S-4 400 V 1,1 kW 1450 7.000 m³/h 650
DYCF 450B-1,5-90L-4 400 V 1,5 kW 1450 8.000 m³/h 750
DYCF 450C-2,2-100L-4 400 V 2,2 kW 1450 9.000 m³/h 800
DYCF 500A-2,2-100L-4 400 V 2,2 kW 1450 10.000 m³/h 850
DYCF 500B-3-100L-4 400 V 3 kW 1450 12.000 m³/h 950
DYCF 550A-4-112M-4 400 V 4 kW 1450 14.000 m³/h 1.050
DYCF 550B-4-112M-4 400 V 4 kW 1450 18.000 m³/h 1.200
DYCF 630A-5,5-132S-4 400 V 5,5 kW 1450 22.000 m³/h 1.400
DYCF 630B-7,5-132M-4 400 V 7,5 kW 1450 26.000 m³/h 1.600
DYCF 700-11-160M-4 400 V 11 kW 1450 30.000 m³/h 1.800
DYCF 800A-18,5-180M-4 400 V 18,5 kW 1450 40.000 m³/h 2.000
DYCF 800B-22-180L-4 400 V 22 kW 1450 50.000 m³/h 2.250
DYCF 700B-5,5-132M-6 400 V 5,5 kW 1000 20.000 m³/h 450
DYCF 800C-7,5-160M-6 400 V 7,5 kW 1000 30.000 m³/h 450



HAVA DEBİSİ (Q) : Fanın birim zamanda transfer ettiği hava miktarıdır. Yaygın olarak m³/h, m³/s veya C.F.M. birimleriyle ifade edilir.
    1 m³/h = 3600 m³/s
    1 C.F.M. = 1,7 m³/h
DEVİR SAYISI (N) : Bir dakikada statorda oluşan döner alan devridir. Yaygın olarak d/dk veya Rpm birimiyle ifade edilir.
BASINÇ (P) : Fanın kapalı bir hacim (hava kanalları gibi) içerisinden havayı transferi sırasında, birim alan için havanın maruz kaldığı ve akışa ters yönde etki eden kuvvettir. Fan karakteristik eğrilerinde Pa veya mmSS olarak ifade edilir.
    1 Pa = 1N/m²
    1 mmSS = 9,8 Pa
STATİK BASINÇ (Ps) : Hava akışının olduğu kanalda, kanalın iç duvarlarındaki sürtünme kuvveti ve kanal içine yerleştirilmiş ekipmanların (damper, susturucu, menfez, filtre gibi ) akışı engelliyici yönde etkilerinden kaynaklı birim alan üzerine etki eden kuvvetlerdir.

DİNAMİK BASINÇ (Pd) : Hava akış hızından kaynaklı birim alan üzerine etki eden kuvvettir.
TOPLAM BASINÇ (PT) : Statik ve dinamik basınçların toplamıdır.
    PT = Ps + Pd
SES SEVİYESİ (dB) : Fanlar çalışma esnasında titreşimden kaynaklı etrafa ses dalgaları yayarlar. Yayılan bu ses dalgaları fandan uzaklaştıkça mesafeye bağlı olarak azalır.
GİRİŞ GÜCÜ (W) : Motorun şebekeden çektiği güçtür. Birimi W veya kW'dir.
    1 HP = 0,75 kW
SICAKLIK (T) : Sıcaklık +40°C'den fazla olmayan, yüksekliğin en çok 1450 m (dahil) olan ve bağıl nemi %95'ten fazla olmayan ortam koşulları standart ortam koşulları kabul edilir.
    Asenkron motorların sargı yalıtımında kullanılan yalıtkan malzemelerin dayanımında en önemli etken sıcaklıktır. Uygulama da uygun yalıtkan seçimini kolaylaştırmak için standartlarda yalıtkanlar sınfına ayrılmıştır. Asenkron motor sargıları genelde B, F ve bazen H yalıtım sınıfındadır.
