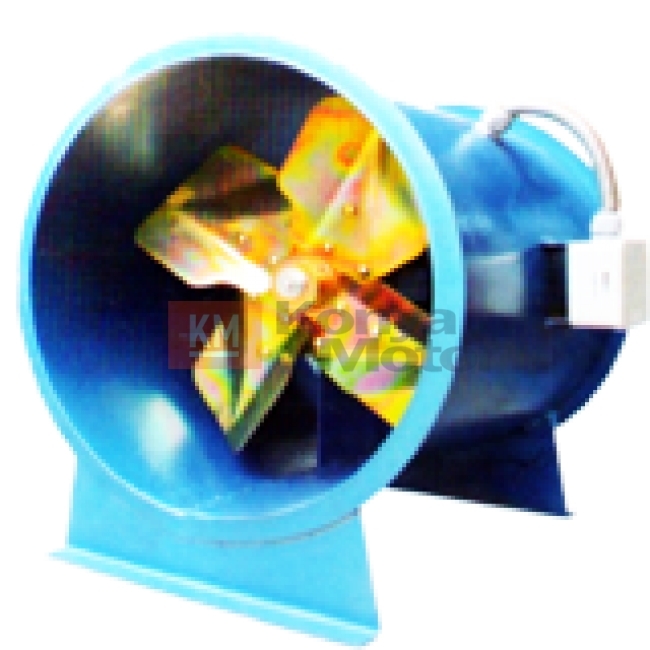

Kovan Tipi Aksiyel Fanlar - KTA SERİSİ
Ürün Kodu : KM0006-017

Ürün Grubu : Fan ve Havalandırma

Teknik Özellikler

ÜRÜN KODU VOLTAJ
(V)
GÜÇ
(kW)
DEVIR
(dev/dk.)
HAVA DEBISI
(m³/h)
KTA 500-0,75-80-4 400 V 0,75 kW 1450 7.500 m³/h
KTA 600-1,5-90L-4 400 V 1,5 kW 1450 13.500 m³/h
KTA 700-3-100L-4 400 V 3 kW 1450 23.000 m³/h
KTA 800-5,5-132S-4 400 V 5,5 kW 1450 35.000 m³/h
KTA 900-5,5-132M-6 400 V 5,5 kW 1450 30.000 m³/h
KTA 1000-7,5-160M-6 400 V 7,5 kW 1450 42.000 m³/h



HAVA DEBİSİ (Q) : Fanın birim zamanda transfer ettiği hava miktarıdır. Yaygın olarak m³/h, m³/s veya C.F.M. birimleriyle ifade edilir.
    1 m³/h = 3600 m³/s
    1 C.F.M. = 1,7 m³/h
DEVİR SAYISI (N) : Bir dakikada statorda oluşan döner alan devridir. Yaygın olarak d/dk veya Rpm birimiyle ifade edilir.
BASINÇ (P) : Fanın kapalı bir hacim (hava kanalları gibi) içerisinden havayı transferi sırasında, birim alan için havanın maruz kaldığı ve akışa ters yönde etki eden kuvvettir. Fan karakteristik eğrilerinde Pa veya mmSS olarak ifade edilir.
    1 Pa = 1N/m²
    1 mmSS = 9,8 Pa
STATİK BASINÇ (Ps) : Hava akışının olduğu kanalda, kanalın iç duvarlarındaki sürtünme kuvveti ve kanal içine yerleştirilmiş ekipmanların (damper, susturucu, menfez, filtre gibi ) akışı engelliyici yönde etkilerinden kaynaklı birim alan üzerine etki eden kuvvetlerdir.

DİNAMİK BASINÇ (Pd) : Hava akış hızından kaynaklı birim alan üzerine etki eden kuvvettir.
TOPLAM BASINÇ (PT) : Statik ve dinamik basınçların toplamıdır.
    PT = Ps + Pd
SES SEVİYESİ (dB) : Fanlar çalışma esnasında titreşimden kaynaklı etrafa ses dalgaları yayarlar. Yayılan bu ses dalgaları fandan uzaklaştıkça mesafeye bağlı olarak azalır.
GİRİŞ GÜCÜ (W) : Motorun şebekeden çektiği güçtür. Birimi W veya kW'dir.
    1 HP = 0,75 kW
SICAKLIK (T) : Sıcaklık +40°C'den fazla olmayan, yüksekliğin en çok 1450 m (dahil) olan ve bağıl nemi %95'ten fazla olmayan ortam koşulları standart ortam koşulları kabul edilir.
    Asenkron motorların sargı yalıtımında kullanılan yalıtkan malzemelerin dayanımında en önemli etken sıcaklıktır. Uygulama da uygun yalıtkan seçimini kolaylaştırmak için standartlarda yalıtkanlar sınfına ayrılmıştır. Asenkron motor sargıları genelde B, F ve bazen H yalıtım sınıfındadır.
