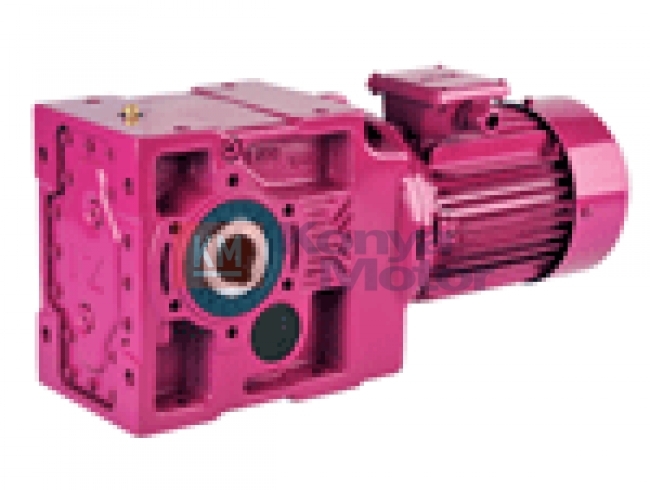

K Serisi
Ürün Kodu : KM0008-004

Ürün Grubu : Yılmaz Redüktör

Teknik Özellikler

K serisi redüktörler, bilinen YILMAZ REDÜKTÖR kalitesindeki monoblok gövdeli, helisel konik dişli redüktörlerdir. Giriş ve çıkış millerinin arasındaki açının 90° olması gereken durumlarda, yüksek verim ve mukavemetin gerektirdiği yerler için dizayn edilmiştir.K serisi redüktörler E serisinin çok yönlü bağlantı opsiyonları ile M serisinin monoblok ve yüksek verim özellikleriyle birlikte yüksek momente sahip olarak üretilmektedir.Gövde üzerindeki flanş bağlantısı ile veya tork kolu ile makineye montajı yapılır. Delik milli, çıkış milli, sıkma bilezikli olarak, çıkış flanşlı veya flanşsız olarak üretimi yapılmaktadır.

Özellikler ve Avantajları İlave Çözümler ve Aksesuarlar
  • Monoblok gövde tasarımı,
  • Geniş tahvil oranı ve yüksek tork değerleri ile 2 ve 3 kademeli redüktörlerin aynı gövdede sunulması,
  • 6 kademeye kadar redüksiyon artırımı seçeneği,
  • Standart IEC B5 ve B14 motor bağlayabilme imkanı,
  • Elektromanyetik motorlar ile seçilebilmesi,
  • Yüksek ömürlü rulman kullanımı,
  • GG20 ve GGG40 dökme demir gövde malzemesi,
  • 58-62HrC değerleri arasında sertleştirilmiş ve taşlanmış dişliler.
  • Opsiyonel mil ve flanş özellikleri,
  • Servomotorlar için özel giriş bağlantı flanşları,
  • Motor arkası elektromanyetik fren (24V/220V/380V),
  • Mekanik kilit uygulaması,
  • 500-1024 pulse enkoderli çözümler,
  • Frekans invertörlü uygulamalarda motorlar için bağımsız fan uygulaması.
KR Serisi KV Serisi

Direkt motor akupleli redüktör grubu

IEC B5/B14 motor montajlı redüktör grubu


KN Serisi KT Serisi

IEC B5/B14 motor için bağlantı hazırlığı yapılmış redüktör grubu


Motorsuz redüktör grubu




Redüktör Büyüklüğü K00... K10... K20... K27... K37... K47... K57... K67... K77... K87...
Tahvil Aralığı [i] 7 - 121 6 - 129 5 - 139 7 - 1.759 6 - 3.467 6 - 5.227 7 - 6.612 8 - 12.681 7 - 15.619 10 - 12.789
Nominal Tork [Nm] 80 140 280 450 820 1.550 2.700 4.300 8.000 15.000
Kovan Çapı [mm] Ø20 Ø30 Ø35 Ø35 Ø40 Ø50 Ø60 Ø70 Ø90 Ø110
